鏈條刮板式

設備作動說明

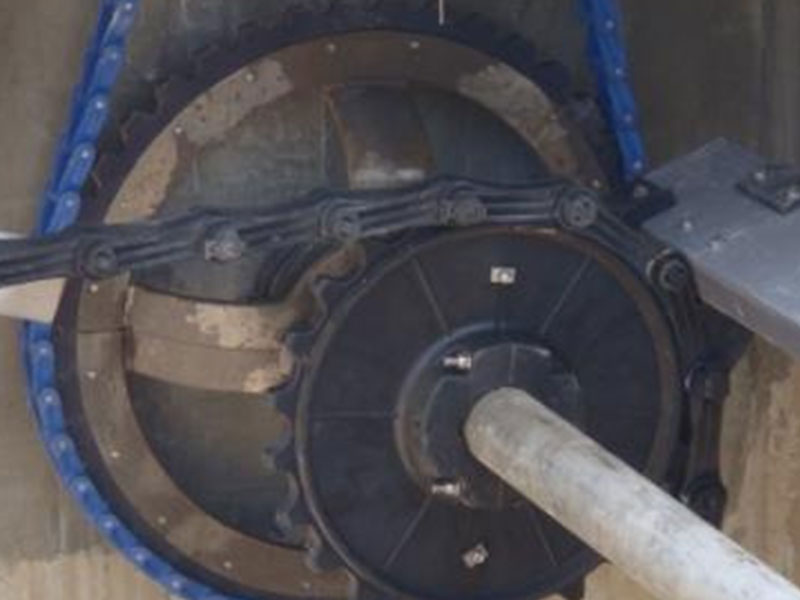

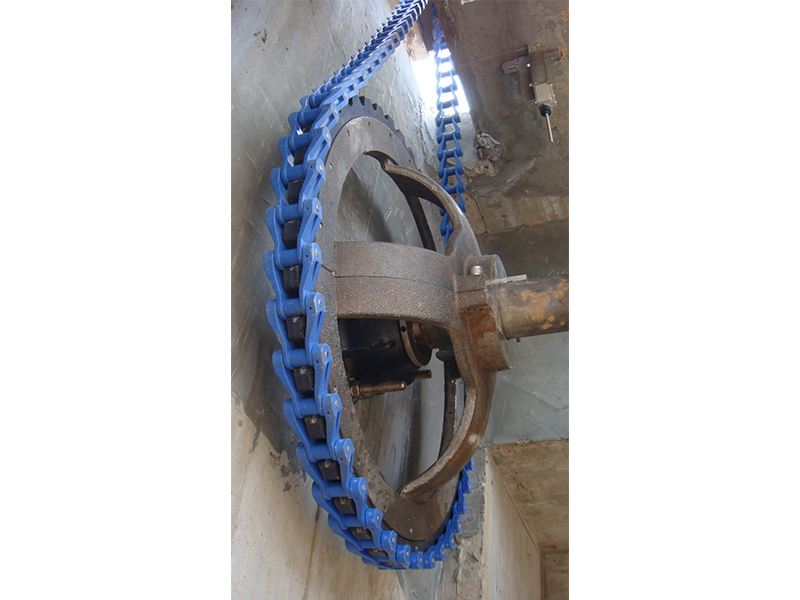

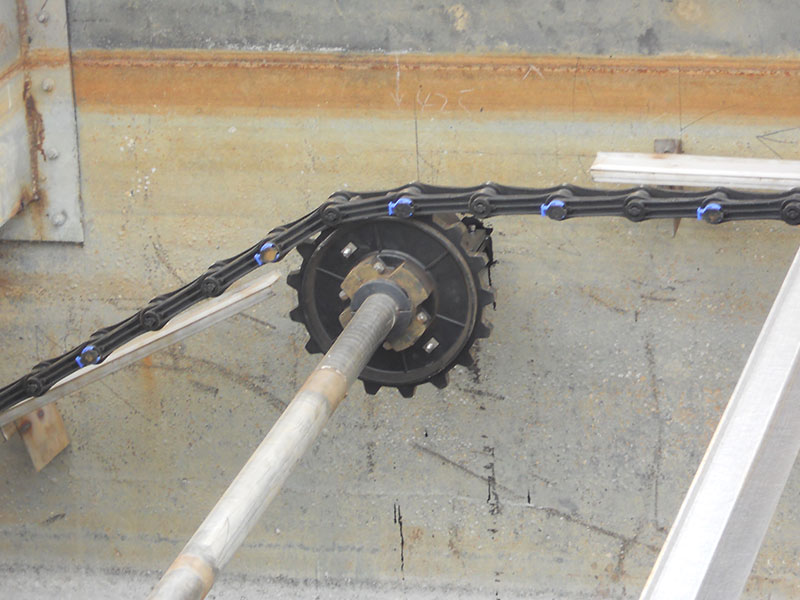

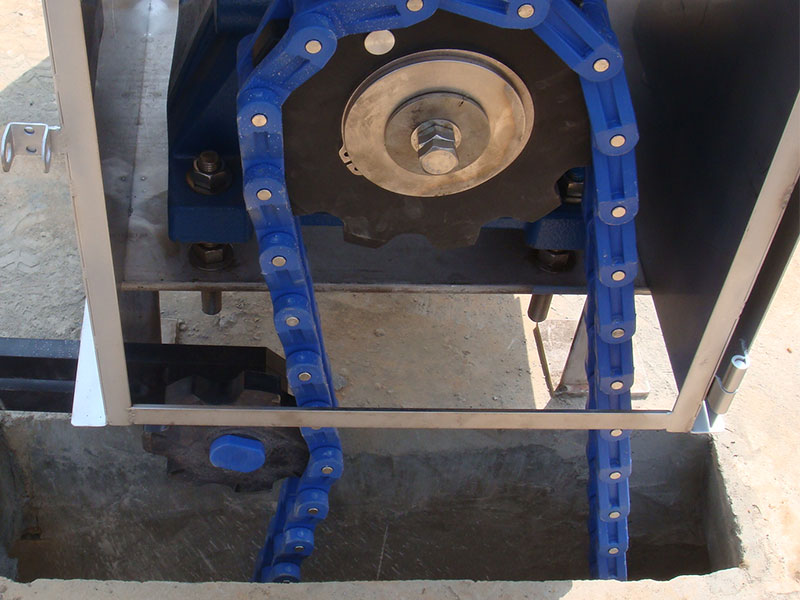

鴻富HF系列非金屬鏈條式刮泥機適用於平流式沉澱池的單向連續刮泥及撇渣。驅動裝置採用電機直聯的齒輪減速機的形式，,整套驅動裝置位於沉澱池池端平臺上，,通過驅動鏈條對水下的刮泥鏈條傳遞動力；刮泥鏈條上每3米設置一刮泥板，刮泥板由加強型玻璃鋼製成，其中玻璃纖維占50%以上，具有足夠的強度和剛度。

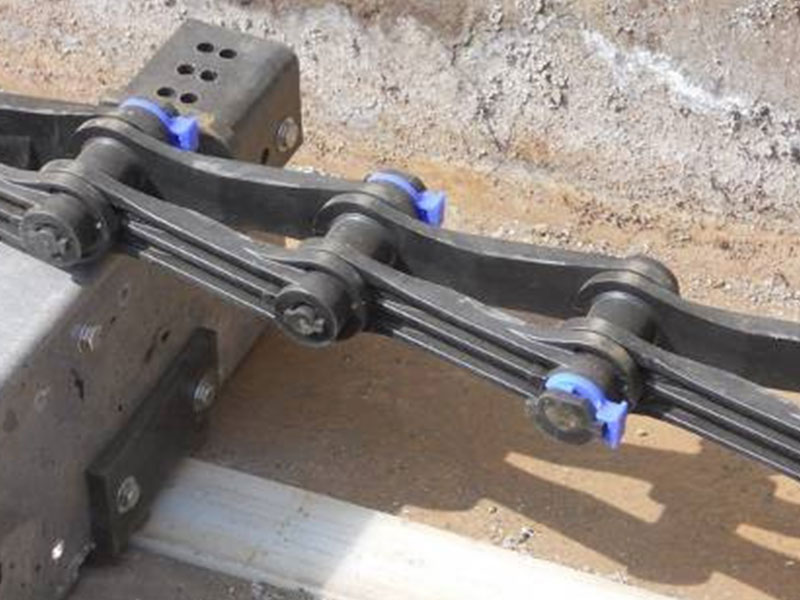

刮泥板以刮板連結器固定於鏈條，刮泥板的上、下側均需安裝耐磨靴，刮泥時下側耐磨靴與設在池底的導軌接觸，回程時上側耐磨靴與回程導軌接觸。
藉由刮泥板的向前推進，池底污泥被刮入池前端的集泥斗內，水面浮渣撇向池後端的旋轉集渣管。
