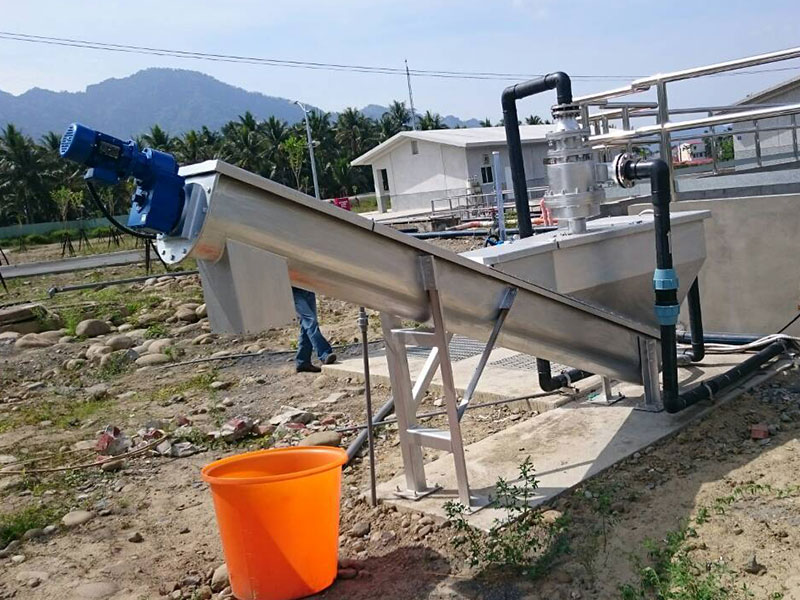

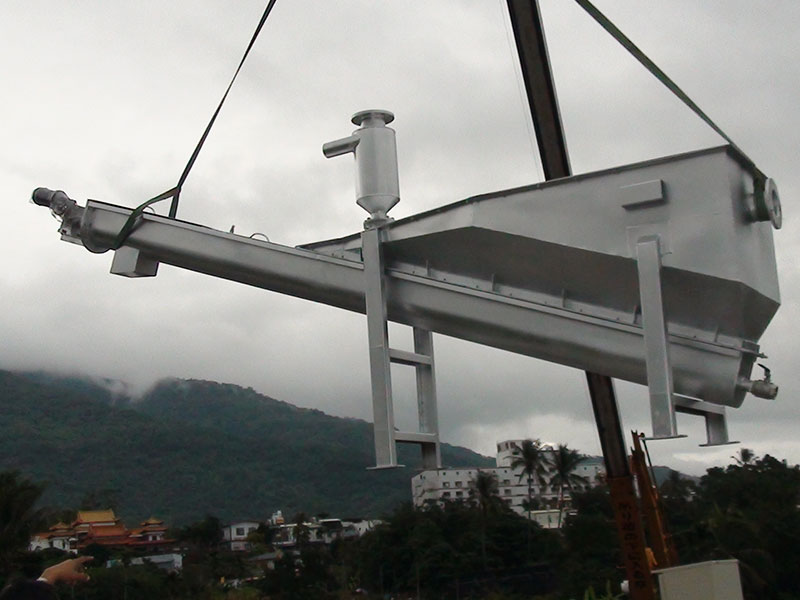

無軸螺旋式洗砂機
原理
曝氣沉砂除油池、渦流式沉砂池抽出之砂水混合液分離應用之洗砂機設備， 包括水力離心分離器為選配（Hydraulic Cyclone）、水槽、螺旋分離機（Screw Classifier） 及支撐架等。
洗砂機組件
水力離心分離器(選配)水力離心分離器
不鏽鋼304製之圓筒外殼、進料口、不鏽鋼304製之漩渦導引器。分離器內壁須襯以可更換之合成橡膠內襯。在頂部及其底部應有易於拆卸之裝置， 以便可在不須拆開分離器連接管線下進行底部內之清理工作。
水槽
承接分離器下方出流之水槽概可區分為三部份：
洗滌部、輸送部及出流部。水槽為不銹鋼材料SUS304製造，洗滌部之設計應能處理及收集所有砂粒，並洗出有機雜物；輸送部之底部配合螺旋分離機之傾斜角度，內襯耐磨材質，頂部有可掀式蓋板，以便檢視維修；出流部附有可調式溢流堰，外部管嘴採法蘭式。水槽底部提供附隔離閥之排水口，所有設施皆使用不銹鋼材料SUS 304 製造。
螺旋分離機
螺旋分離機係由渦狀線無(有)軸式螺葉桿置於一U 形之槽體內，經由螺葉之轉動形成之軸向螺紋變位達到砂粒輸送之目的。
驅動裝置
減速機應為螺旋齒輪式設計，與馬達聯結為一體，使用係數至少為1 . 5。
沖洗噴嘴及管線
洗砂機沖洗用之噴嘴材質均為不銹鋼 SUS 304 材質。
出口導槽
設備出口端由橡膠製成之筒狀導槽。此導槽尺度配合砂礫儲存子車或貯斗。

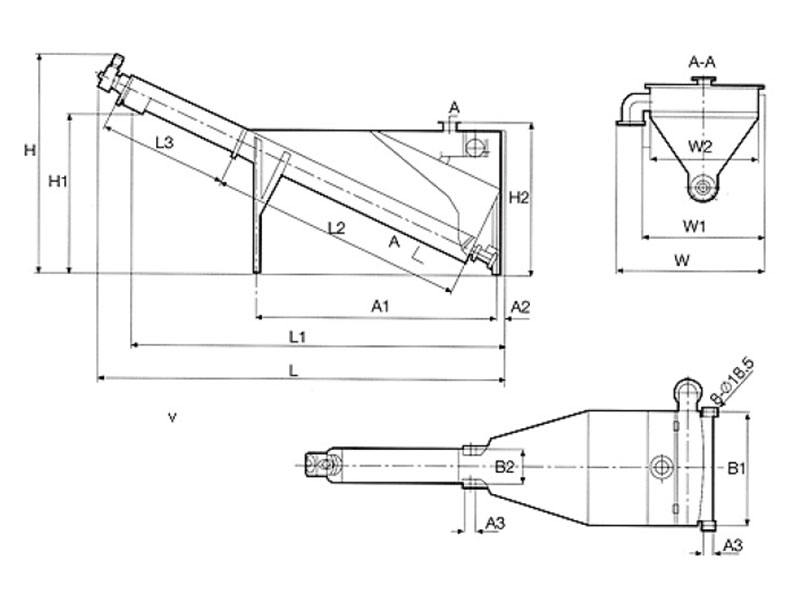

尺寸規格及技術資料
| 型號參數 | FW-200 | FW-260 | FW-320 | FW-360 | FW-420 |
|---|---|---|---|---|---|
| Lmm | 3550 | 4350 | 4770 | 6350 | 6700 |
| L1mm | 3060 | 3840 | 4380 | 5890 | 6290 |
| L2mm | 1850 | 3000 | 3000 | 4000 | 4000 |
| L3mm | 1000 | 1000 | 1500 | 2000 | 2500 |
| Wmm | 995 | 1653 | 1748 | 1880 | 1920 |
| W1mm | 910 | 1320 | 1420 | 1580 | 1880 |
| W2mm | 880 | 1200 | 1260 | 1420 | 1720 |
| Hmm | 2023 | 2100 | 2350 | 3050 | 3250 |
| H1mm | 1670 | 1670 | 1860 | 2480 | 2590 |
| H2mm | 1600 | 1600 | 1800 | 2250 | 2250 |
| B1mm | 935 | 1260 | 1340 | 1506 | 1800 |
| B2mm | 250 | 326 | 406 | 441 | 506 |
| A1mm | 2600 | 2700 | 2800 | 3900 | 3800 |
| A2mm | 50 | 50 | 50 | 100 | 100 |
| A3mm | 80 | 100 | 100 | 150 | 150 |
| 進水管徑 | 3" | 4" | 6" | 8" | 8" |
| 出水管徑 | 5" | 6" | 8" | 10" | 10" |
| 驅動馬力HP | 1/4 | 1/2 | 1HP | 1HP | 1HP |
| 轉速 | 5 | 5 | 5 | 5 | 5 |
| 處理量(L/sec) | 6 | 18 | 23 | 27 | 35 |
以上外部尺寸僅供參考
