刮泥機減速機型錄

概說

刮泥驅動設備適用於圓（方）形結構的沉澱／濃縮池，走橋型式可為半橋式或全橋式，刮泥係統由驅動設備，中心柱（半橋式專用），驅動平台、走道、主軸旋轉框架或中心軸，進水擋板，刮泥臂架，浮渣擋板、溢流堰板、浮渣刮板、浮渣斗及刮泥板等組成，處理水由池中央流入，經由進水擋板導入沉澱池或濃縮池，在靜狀態下水中的懸浮物 慢慢的凝聚在一起，比重較大的固體物活性污泥或濃縮污泥會沉澱至池底，經由刮泥飯的作動將污泥集到池中央的污泥井排出，另外如油脂細微膠羽等比重較小的物質會浮上水面形成浮渣而由浮渣刮板收集到浮渣斗排出另行處理。

結構

驅動設備由電動馬達，蝸輪減速機，行星齒輪減速機及小齒輪與環形齒輪組合而成之完整機械．環形齒輪具有完整的培林組合，培林組合並為防污密封，最終小齒輪由碳鋼或合金鋼熱處理加工而成，裝設於行星齒輪減速機之出力軸上，行星式減速機精密裝設於最終減速機之上方，由蝸輪減速機驅動，其傳動聯結軸上並附迴轉手柄，汙泥濃縮池為因應汙泥負荷突增，刮泥驅動設備備有昇降出力軸裝置，可將中心軸提升以減輕刮泥譬力之負荷。

特點
  • 驅動效率高 : 主體採用行星齒輪減速機設計，機械效率高，可節省使用動力及設備空間。
  • 過載保護裝置 : 設有優於傳統使用剪力銷之過載保護裝置扭力指示器，其盤面可顯示運轉中之扭力負荷狀況，並設有警報及停止系統，當過載達到警報扭力時常 ( 120％正 常運轉扭力），由警報器發出萃報信號， 達到停止扭力時( 140％正常運轉扭），則立刻切斷馬達電源。
  • 安裝維護及檢修，所有的安裝維修等工作均在操作平上台進行，簡單又安全。
  • 完善的工程設計及售後服務，提供完整的附屬鋼結構設施設計，製造安裝試車及售後服務。

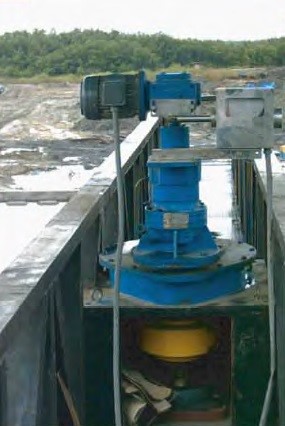

CDS刮泥機驅動設備功能說明

本驅動設備俱雙重保護裝置
  • 扭力開關 扭力指示表內含兩組近接開關【SENCER】，對於負載過載【OVER LOAD】時，這二組控制迴 路可作警報【ALARM】通知及切斷電源【POWER OFF】之電氣式保護裝置。
  • 安全剪力銷係一機械式之過載保護裝置於第一段減速機【渦輪減速機】之最上方之檢査蓋內，當電氣式之保護裝置失效或大於最大轉矩時，此裝置便發生作用。
主軸承具有B-10壽命超過10年以上
  • 齒輪係合金鋼精密加工，經滲碳處理，強度耐磨性佳，運轉順暢，震動小無雜音。

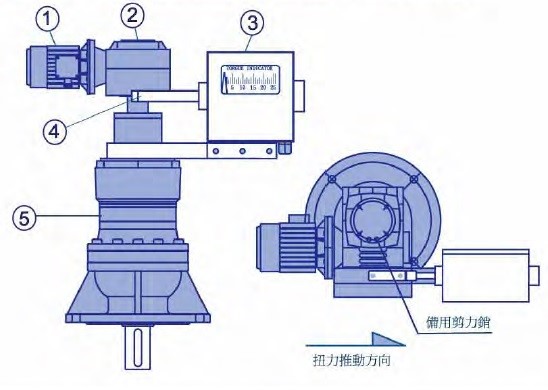

  1. 驅動馬達
  2. 渦輪減速箱
  3. 扭力表
  4. 扭力推桿
  5. 游星齒輪減速箱

型號 操作轉矩
Kg-M		 警報轉矩
Kg-M		 切斷轉矩
Kg-M		 最大轉矩
Kg-M		 馬力
Hp		 重量
Kg
CDS-38 50 60 70 100 1/4Hp 180
CDS-40 100 120 140 200 1/4Hp 180
CDS-60 250 300 350 500 1/2Hp 210
CDS-80 750 900 1050 1500 1Hp 300
CDS-90 1125 1350 1575 2250 2Hp 450
CDS-120 2500 3000 3500 5000 2Hp 700

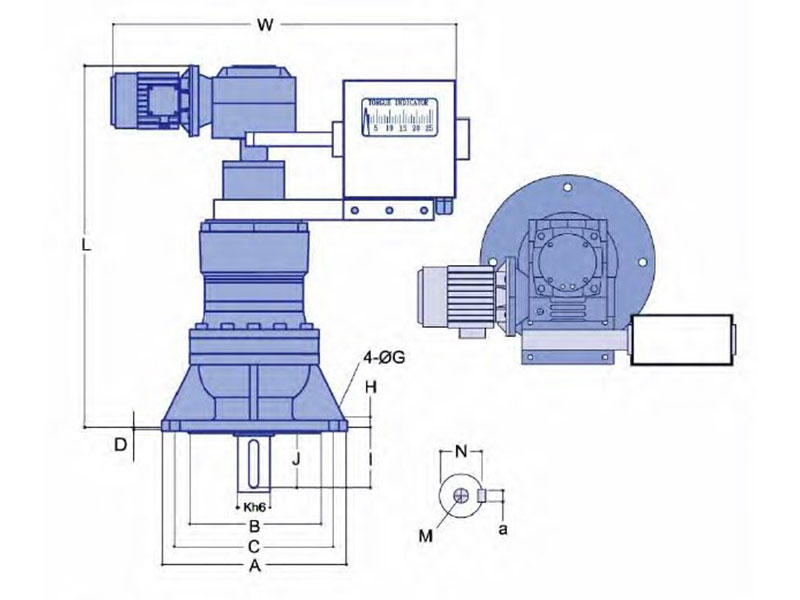

尺寸規格表 DIM.TABLE(MM)
SIZE A B C D G H I 出力軸
OUTPUT SHAFT		 鍵
KEY		 L W
J Kh6 M N a b l
CDS-24 160 110 130 4 4-10 12 44 35 24 M8 27 8 7 30 520 637
CDS-32 200 130 165 4 4-12 16 59 50 32 M10 35 10 8 40 570 637
CDS-38 250 180 215 4 4-16 20 67 58 38 M12 41 10 8 50 600 637
CDS-50 250 180 215 4 4-16 20 91 82 50 M16 35.5 14 9 70 620 637
CDS-55 350 250 300 4 4-19 20 104 95 55 M16 59 16 10 80 720 637
CDS-60 360 250 300 4 4-19 20 114 105 60 M20 64 19 11 90 720 637
CDS-80 450 350 400 4 4-22 27 140 130 80 BCD-55
3-M12		 85 22 14 110 940 670
CDS-90 450 350 400 4 4-22 27 180 170 90 BCD-55
3-M12		 95 25 14 150 940 670

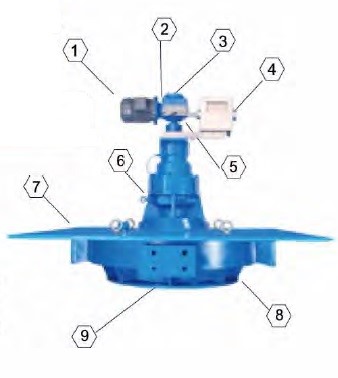

CDGS

  1. 電動機
  2. 鍋輪減速機
  3. 剪力銷
  4. 扭力指示器
  5. 推力連桿
  6. 行星齒輪減速機
  7. 操作平台
  8. 環形齒輪
  9. 扭力框架安裝面

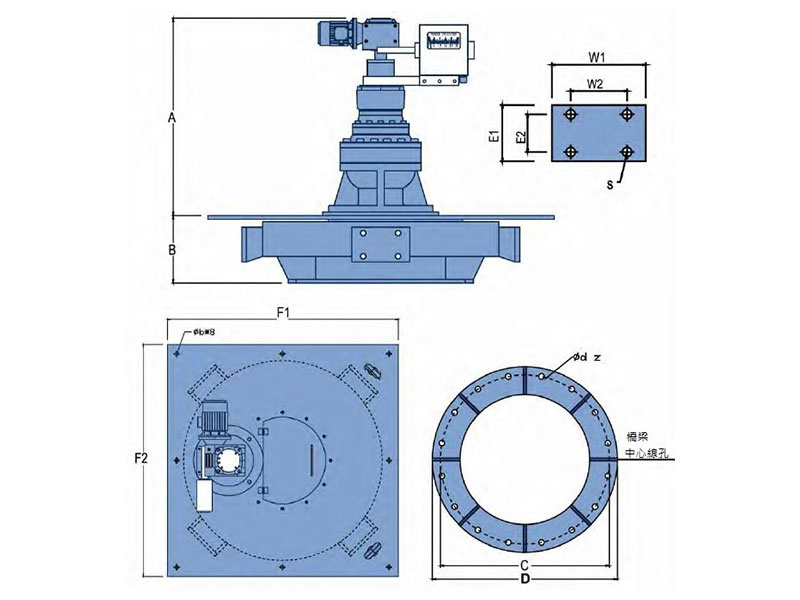

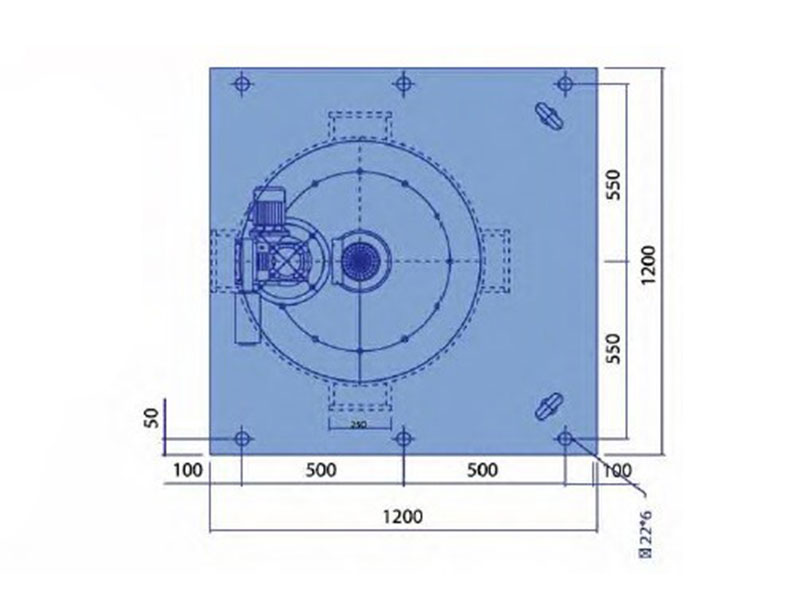

尺寸規格表 DIM TABLE(MM)
型號 A B C D d*z F1 F2 b W1 W2 E1 E2 S
CDGS-38 550 275 620 675 19*8 1000 1000 22 200 125 125 75 22
CDGS-50 560 275 620 675 19*8 1000 1000 22 250 150 150 100 25
CDGS-60 750 300 730 795 22*16 1200 1200 25 250 150 150 100 25
CDGS-80 865 300 730 795 22*16 1200 1200 25 250 150 150 100 25
CDGS-90 885 300 730 795 22*16 1500 1500 25 250 150 150 100 25
CDGS-120 1150 350 900 840 33*24 1600 1600 30 300 250 200 150 30

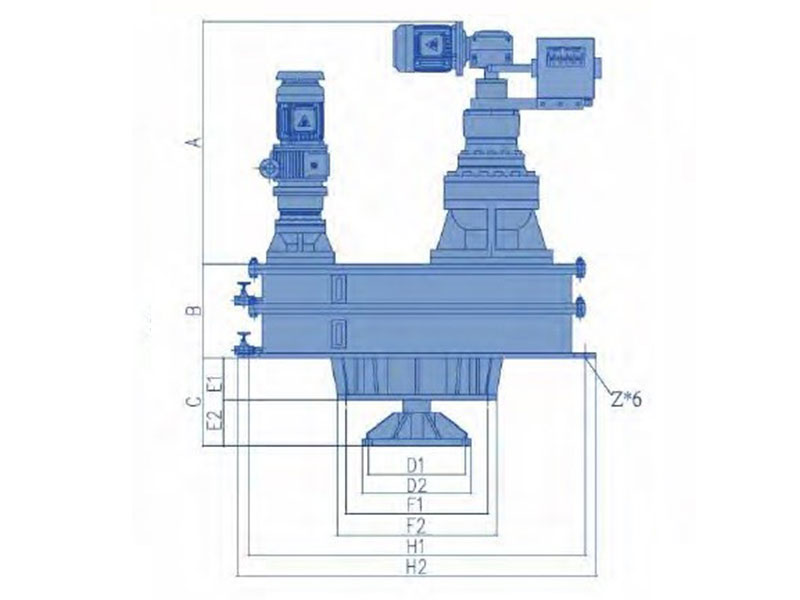

CDFS

尺寸規格表 DIM TABLE(MM)

型號 A B C D1 D1 E1 E2 F1 F2 H1 H2 Z
CDFS-60 756 320 300 310 385 135 165 450 560 1000 1250 22
CDFS-80 894 345 325 355 400 155 170 555 605 1240 1320 25
CDFS-120 1120 450 450 420 530 190 260 630 780 1450 1750 32

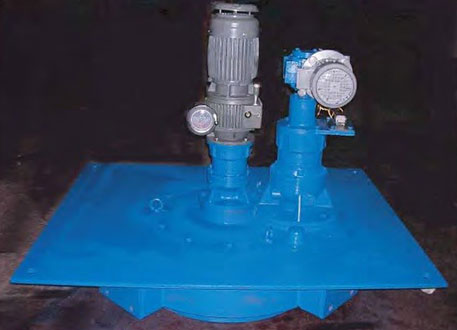

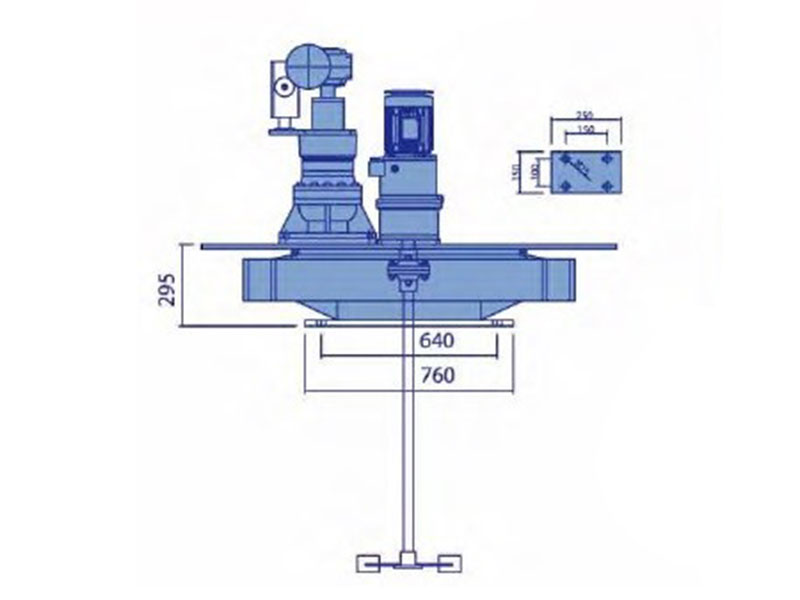

CDES



CDCS
